説明

固定ブーム海上クレーン海上クレーンの一種で、ボックス-型ブーム構造固定式の硬いブーム（折りたたみ式および伸縮式ではない）を備えており、船舶や海洋プラットフォームに適用されます。-

fixed boom marine crane

固定ブーム海上クレーンの構造

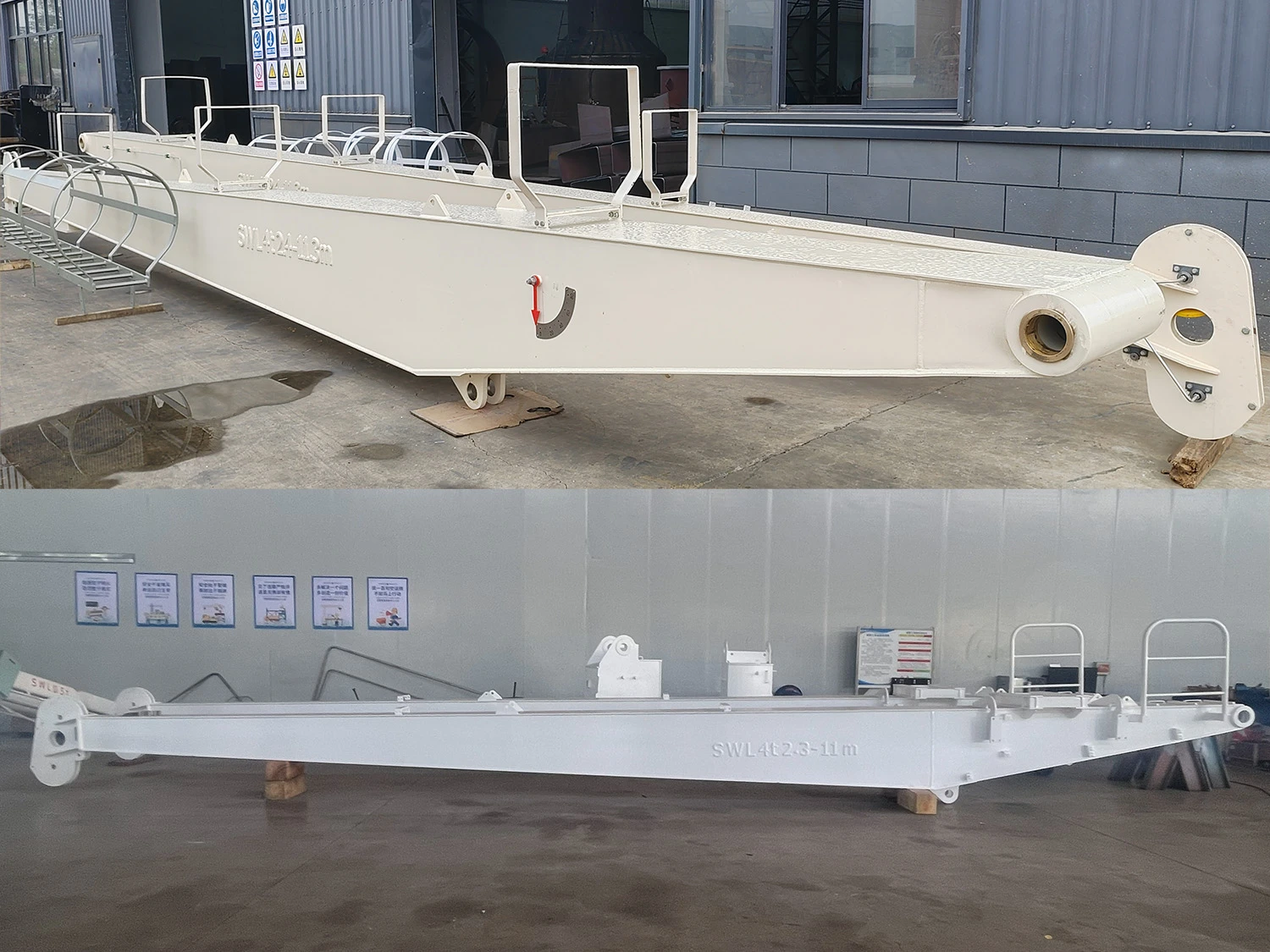

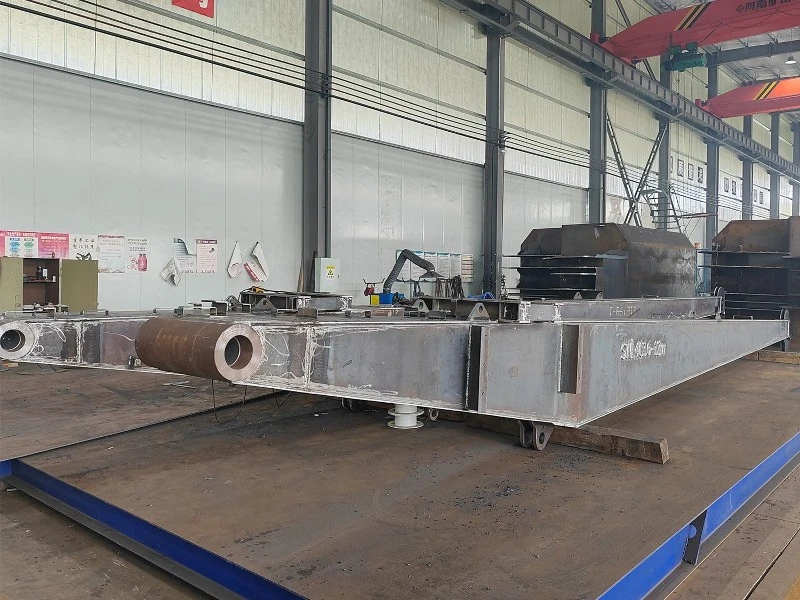

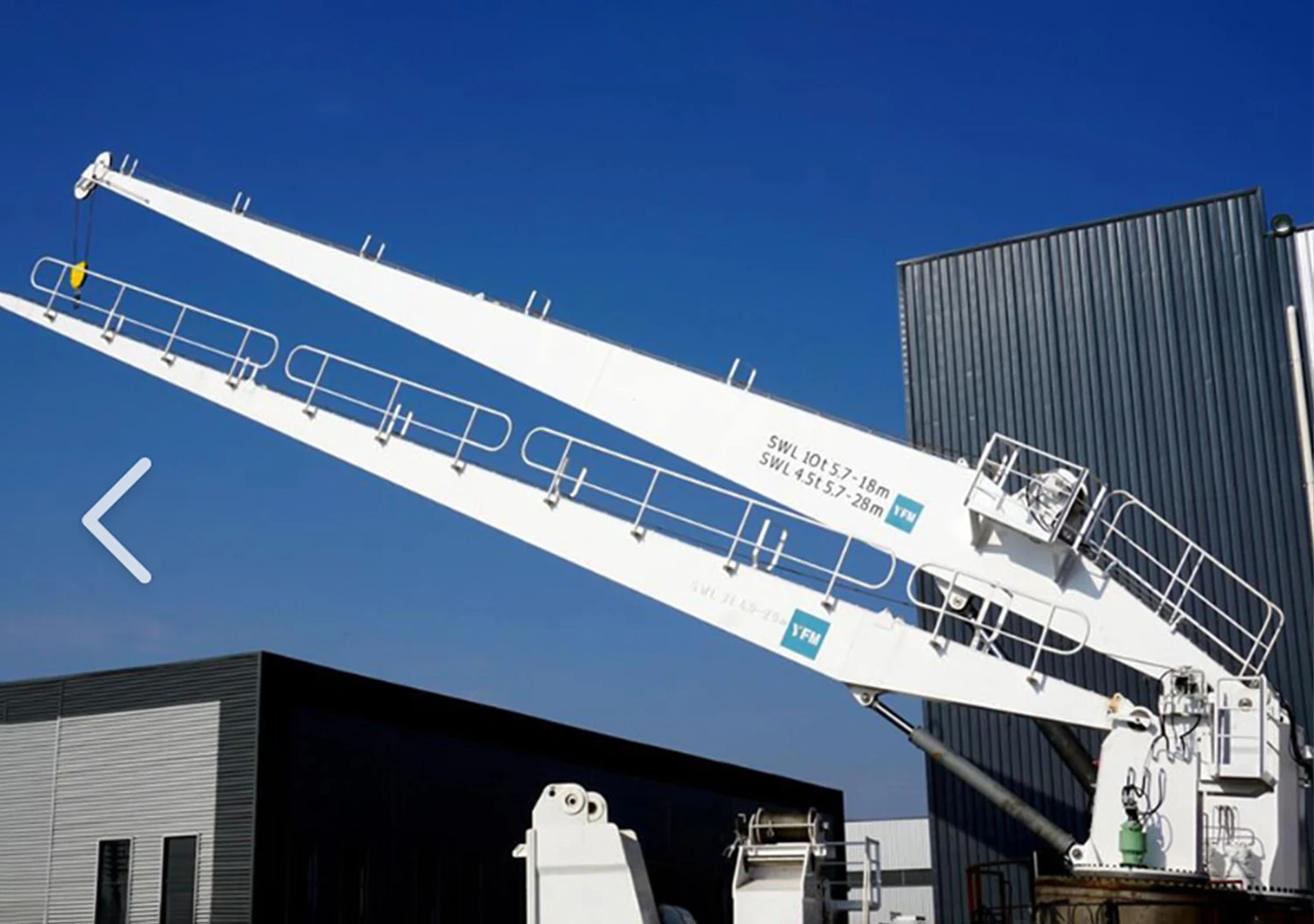

ブーム: 一体/断面溶接で形成された高強度合金鋼ボックス構造を採用しており、高い構造安定性と強力な耐荷重性を備えています。-

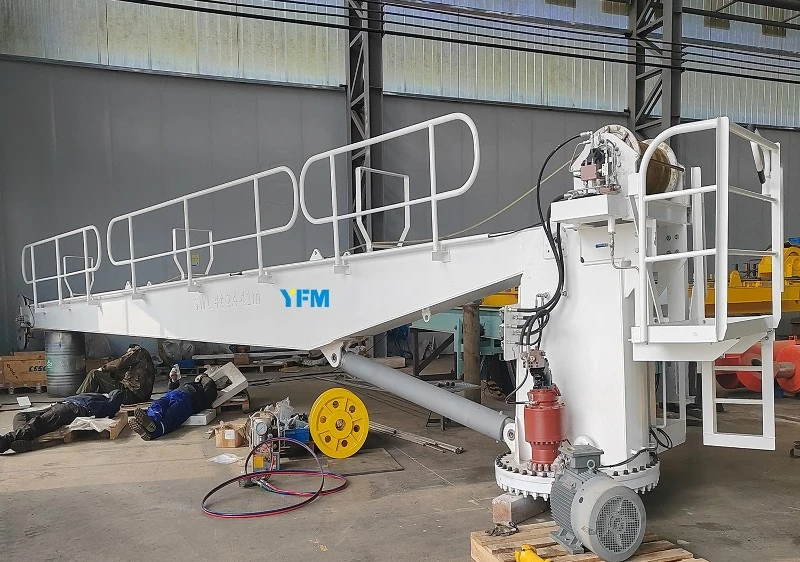

昇降機構: コアコンポーネントには、モーター、ブレーキ、減速機、ドラム、スチールワイヤーロープが含まれます。モーターは減速機を介してドラムを回転させます。ワイヤロープの伸縮制御により荷物の昇降を実現し、スムーズなハンドリングを実現します。

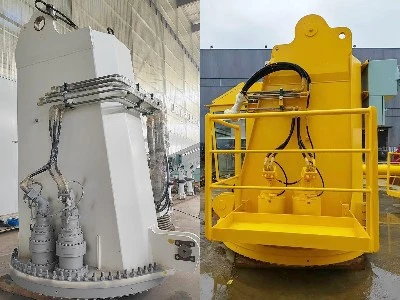

旋回機構：旋回軸受と旋回駆動装置で構成されます。ベアリングは上部構造とベースを接続し、大きなアキシャル/ラジアル力と転倒モーメントに耐えます。駆動装置はブームの 0 ～ 360 度の水平回転を可能にし、複数位置の荷役ニーズに対応します。-

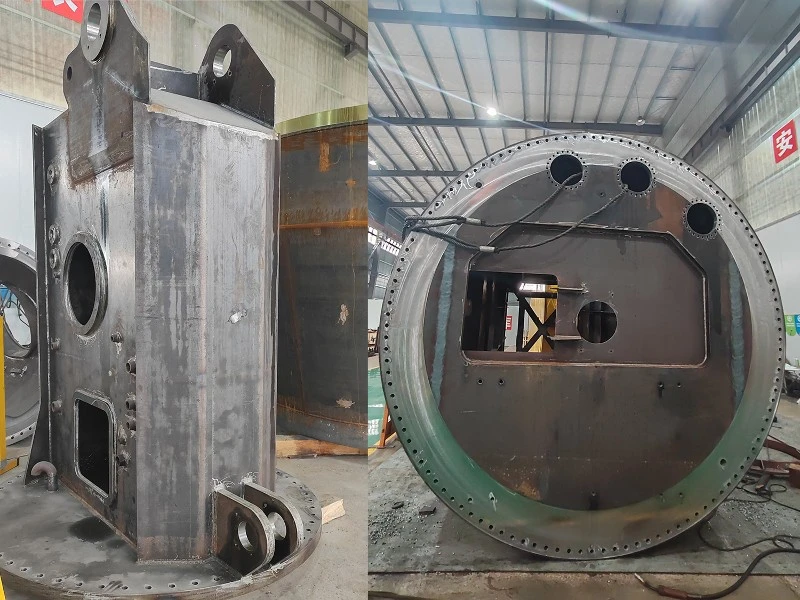

ベース: 鋼構造フレーム、ボルトまたは溶接によって船の甲板/海上プラットフォームに固定されます。クレーンの安定した支持基盤であり、すべての機構と機器がその上に取り付けられています。

電気制御システム: コンソール、周波数コンバータ、PLC コントローラ、センサーなどで構成されます。PLC は、コンソールコマンドとリアルタイムのセンサーフィードバックを組み合わせることでモーターの速度と方向を正確に制御し、巻き上げ、旋回、その他の動きの高精度な制御を実現します。-

ドライブモード：電気駆動と油圧駆動。電気駆動は安定した動作、低騒音、高い制御精度を特徴とします。油圧ドライブは、大きな出力力、柔軟な動き、無段階の速度調整を備えており、さまざまな作業条件に適応します。

fixed boom marine crane

データ

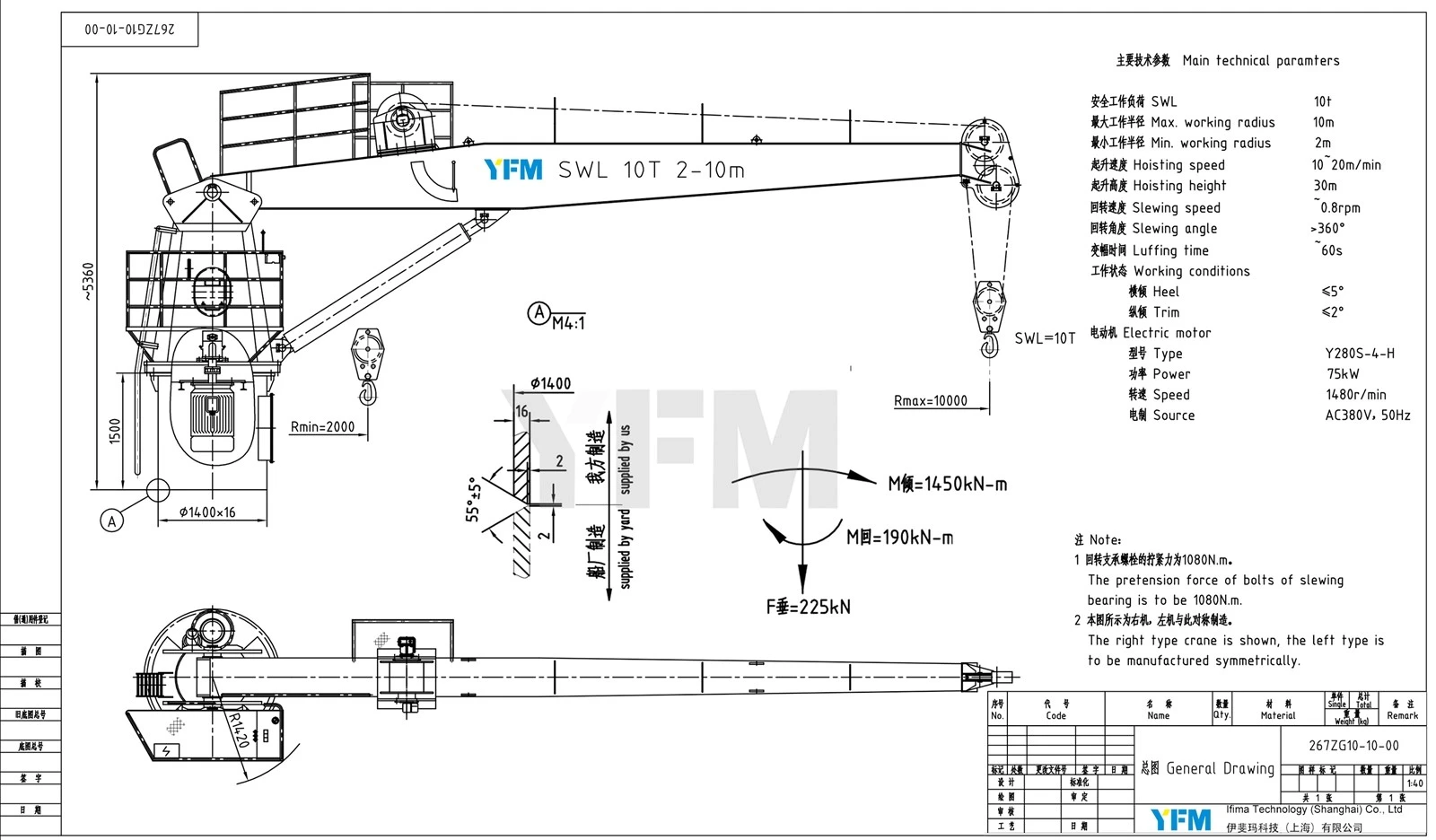

YFMはカスタマイズされたサービスを提供します。以下は、設計提案と主要なパラメータです。10T@2~10m固定ブームマリンクレーン、実際の要件に応じて調整できます。

fixed boom marine crane

主な技術パラメータ

SWL	10t	労働条件	ヒール	5度以下
最大。作業半径	10m		トリム	2度以下
分。作業半径	2m		動作温度	-20度～+30度
巻上速度	10～20m/分	電動モーター	タイプ	Y280S-4-H
巻上高さ	30m		力	75kW
旋回速度	~0.8rpm		スピード	1480r/分
旋回角度	360度		ソース	AC380V、50Hz、3P
ラフィングタイム	~60s		保護	IP56
設計・製造基準	CCS、ISO		絶縁クラス	F

固定ブーム海上クレーンの特長

安定性の高いボックス-型剛性ブーム構造

高精度を実現する油圧制御システム fixed boom marine crane

主要な構造コンポーネントと露出部分はすべて、強力な防食プロセス（溶融亜鉛めっき、高性能海洋コーティングなど）で処理されています。{{0}{1}{1}}

パーカー、ABB、シーメンス、その他の有名ブランドから採用されたコア油圧コンポーネントと電気コンポーネント

電気保護等級IP56

簡単に交換できるモジュラー設計メンテナンスポイントに簡単にアクセスできます

操作が簡単な制御バルブに明確なラベルが付いています

操作位置での広い視野

超-高温/超-温度での動作に適用可能

複数の安全装置: 過負荷保護、油圧ロック、緊急下降など。

応用

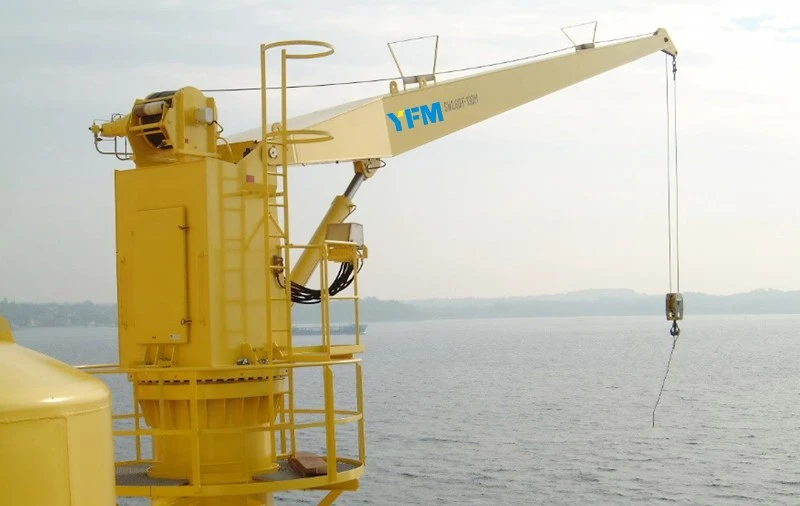

YFM 固定ブーム海洋クレーンは通常、次の用途に使用されます。 fixed boom marine crane

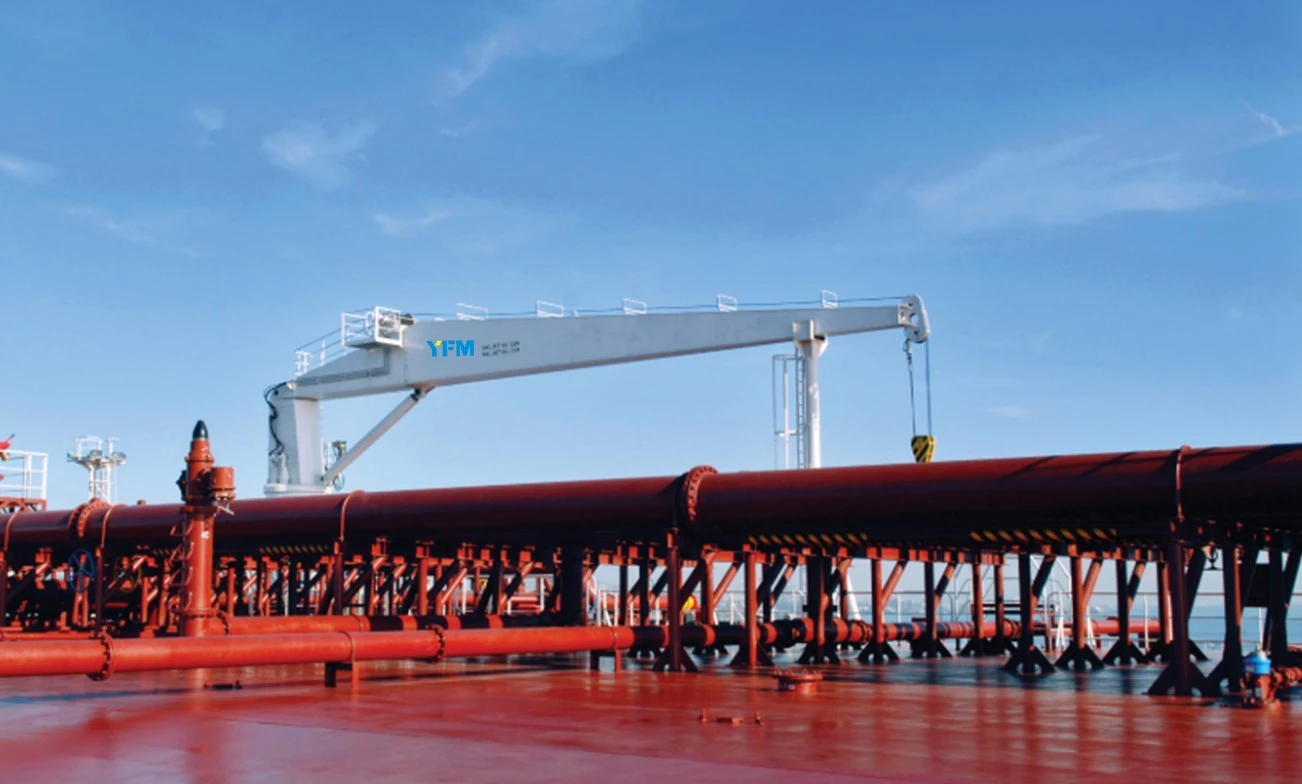

船舶甲板：ばら積み貨物船でのばら積み貨物の取り扱いやコンテナ船でのコンテナの吊り上げなど、船舶の積み降ろし作業時にさまざまな貨物を吊り上げるために使用されます。

港湾ターミナル: 岸壁に取り付けて船舶の荷物の積み下ろしを補助し、港の荷役能力を向上させます。

Offshore プラットフォーム：洋上石油プラットフォーム、洋上風力発電プラットフォームなどの設備や資材の吊り上げ、機器の設置やメンテナンス作業に適用されます。

私たちの利点

カスタムの非標準設計機能-

私たちは、さまざまな船種の多様な要件を十分に理解しています。 fixed boom marine crane トン数と運用シナリオ（例：貨物の補給、機器の吊り上げ、小型作業船の進水と回収）。当社の海上クレーンは、設計され適応されたお客様固有の船舶レイアウト、デッキスペース、安全作業荷重（SWL）に応じて、お客様のニーズに合わせた最適なソリューションを提供します。

認証とコンプライアンスの保証

すべての製品は、主要な船級協会 (ABS、DNV、GL、CCS など) の関連仕様に厳密に従って設計および製造されています。認証アプリケーションも利用可能で、新しい造船または改修プロジェクトのコンプライアンスの障壁をすべて取り除きます。

単なるサプライヤーではなく、プロフェッショナルなパートナー

船舶用吊り上げ装置を専門とする当社は、販売前の技術相談、-現場での設置ガイダンス、販売後の技術サポートをカバーするフルサイクルの専門的なコラボレーションを提供し、-シームレスな移行設備の納入から正式運用までをトータルでサポートします。

海洋運用では、次の 2 つの基本要件が必要です。信頼性そして適応力機器の場合、常に最も複雑な技術的課題が生じます。当社の固定ブームクレーンは、これらの複雑さに自社で対応できるように設計されており、お客様にシンプルで耐久性があり、信頼できるデッキツール.

特定の船舶タイプと運用要件に基づいてカスタマイズされたソリューションとドキュメントを入手するには、当社の公式 Web サイトにアクセスするか、直接お問い合わせください。
