説明
レール走行機能を備えたポータル ガントリー クレーンは、精密工学のパラダイムです。{0}その-ポータル-の下にある走行機構は、地上軌道に沿って超高精度で動作し、固定式ガントリー クレーンとは異なり、十分な車両通過スペースを確保します。-巻上、旋回、起伏、走行機構を統合し、シームレスな連携を実現し、機器・船体部の設置を正確に完了し、限られたスペースで効率的に港湾貨物の積み下ろしを行います。
構造上の特徴:
門型ガントリークレーンは、移動装置、ガントリー構造体、旋回機構、巻上機構、起伏機構などから構成されています。

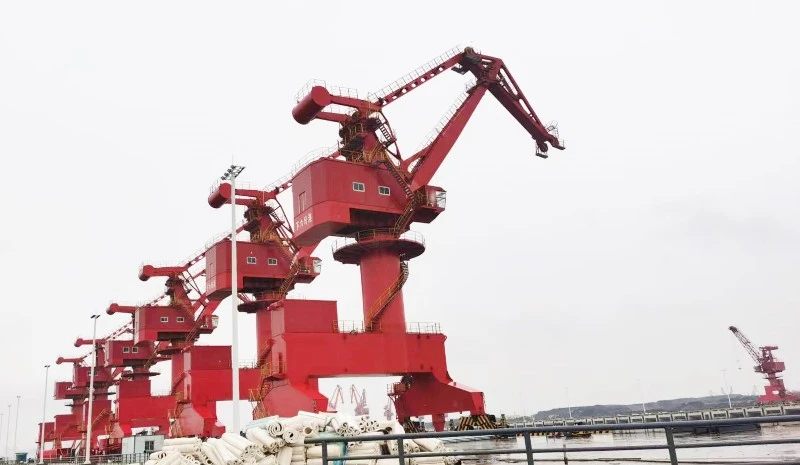

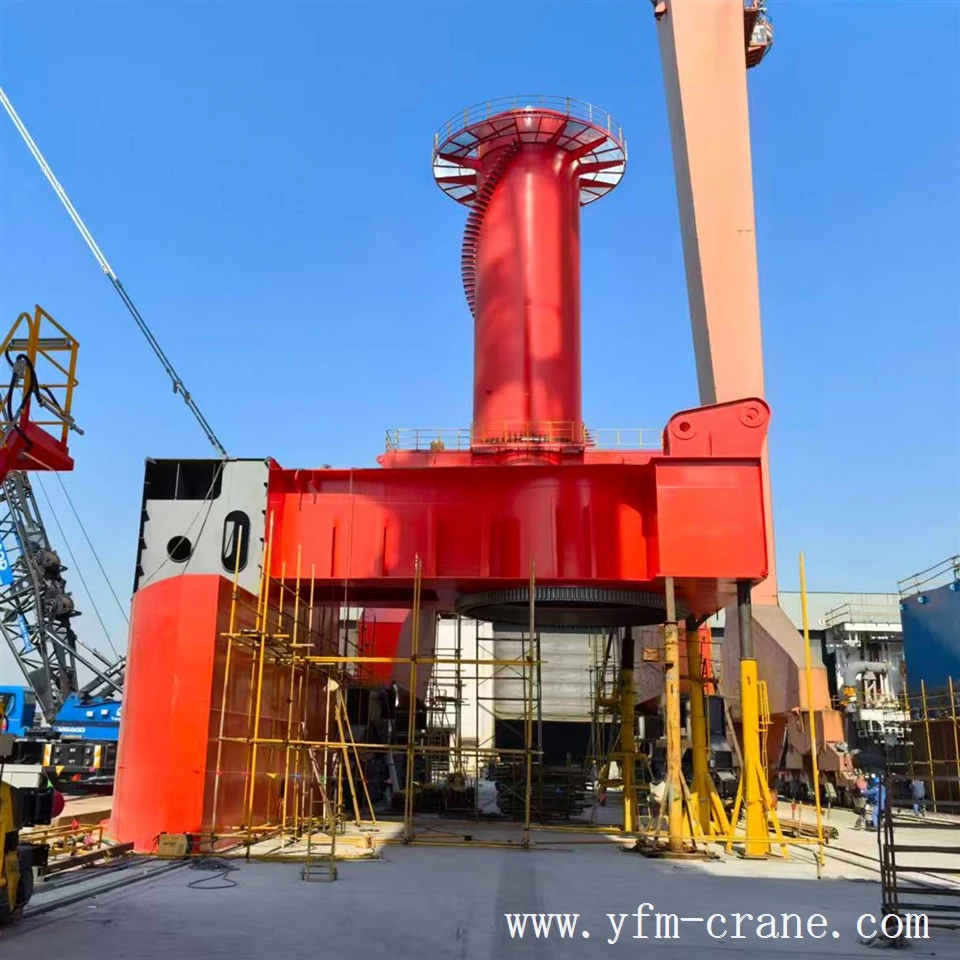

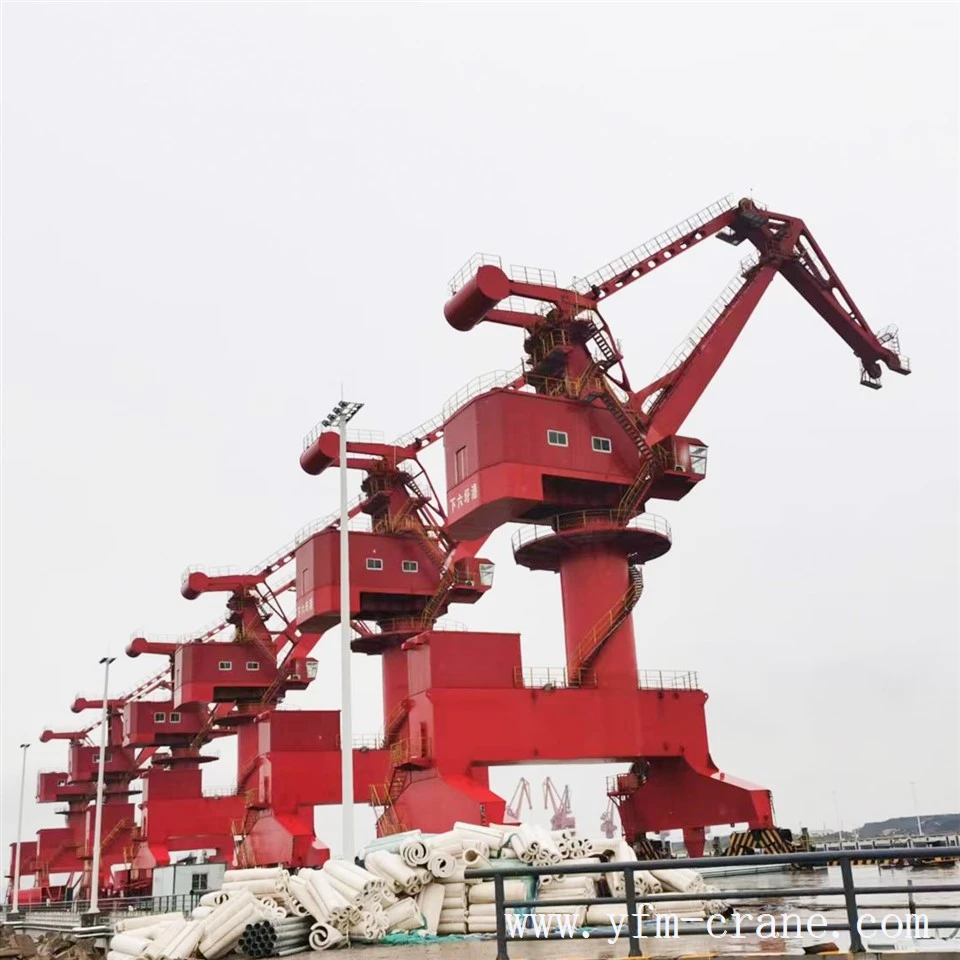

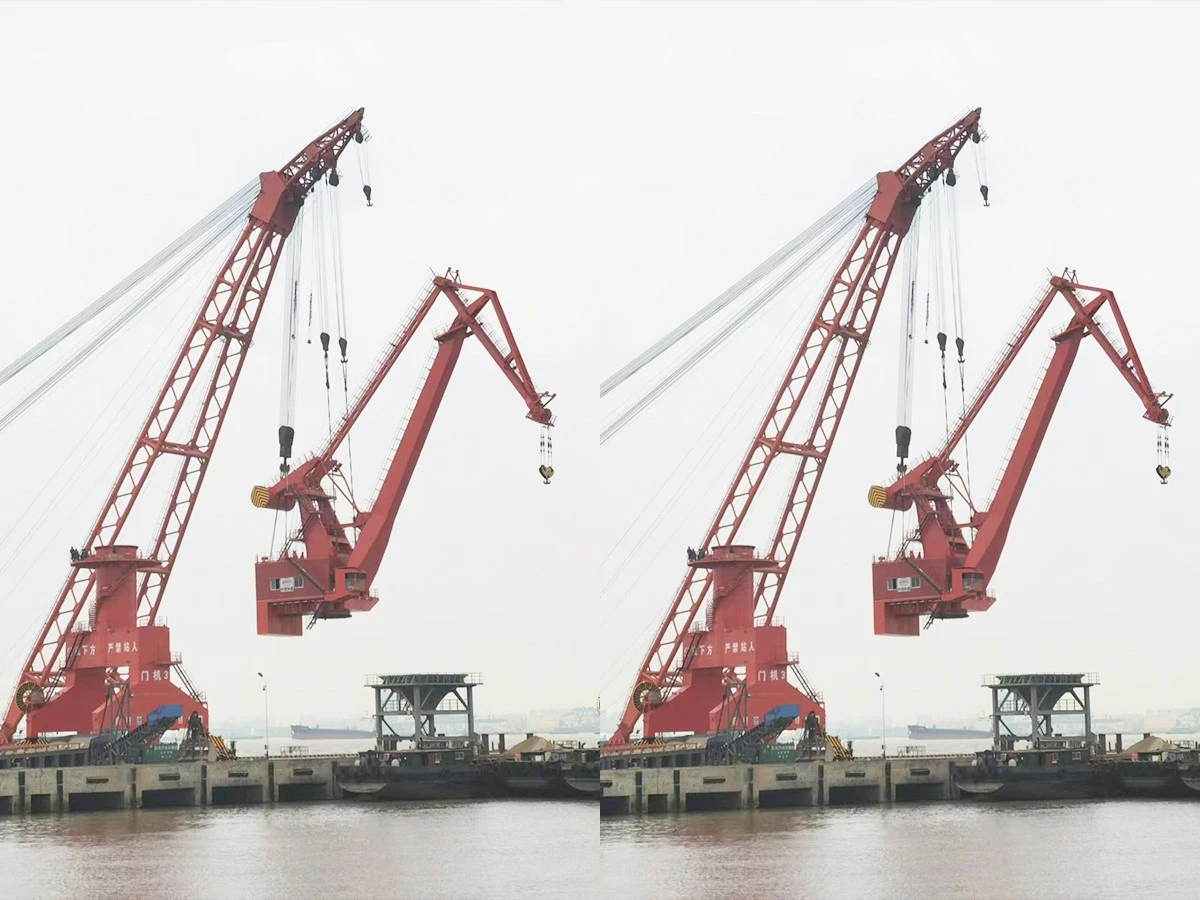

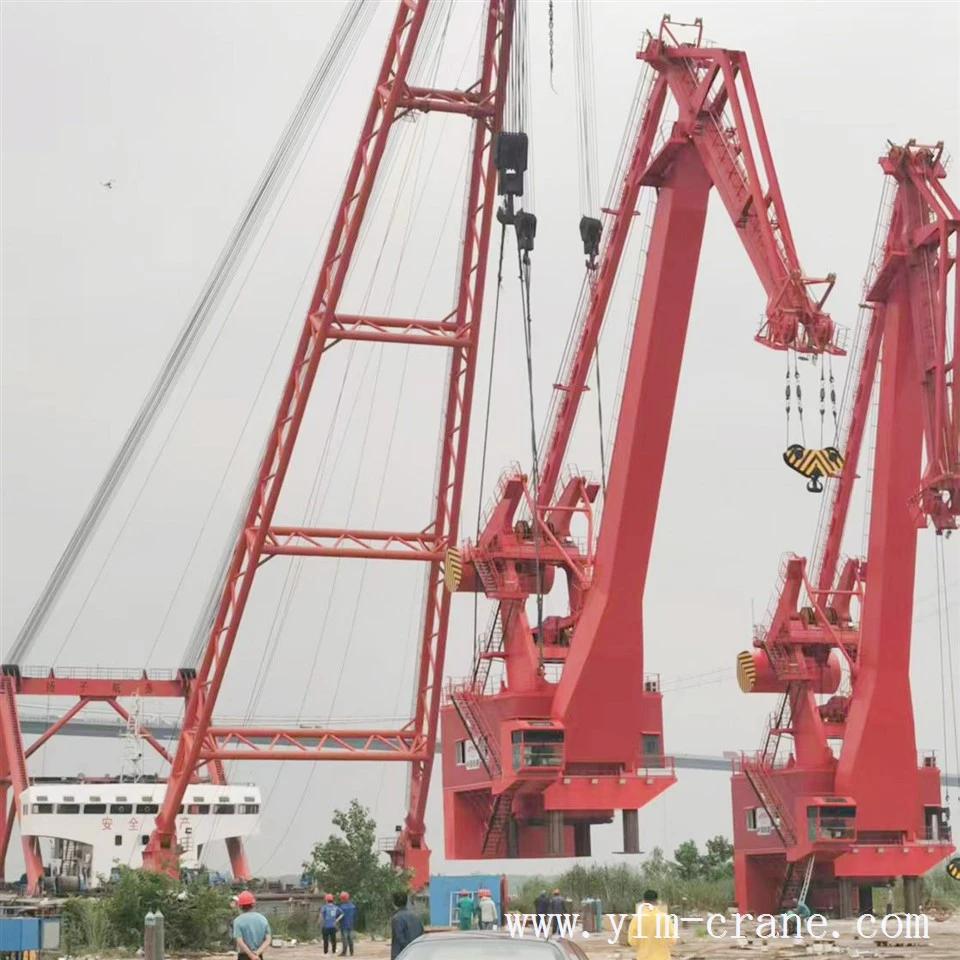

組立現場
--- ポータル ガントリー クレーンの
安全装置
- 過負荷リミッター（負荷モーメントリミッター）;
- パラメータレコーダー;
- リミットスイッチ（ブーム伸縮/緊急延長停止、フック昇降高さ、ケーブルドラム巻き戻し防止機能）。{0}{1}
- ラフィング振幅インジケーター (単位: メートル)。
- 風速計;
- 可聴信号装置（警報）: キャブの下に設置された 1 台（キャブ制御、クレーン操作エリアの要員への警告用）+ クレーン操作 / 過負荷によってトリガーされる自動作動タイプ（過負荷の場合は独立したトーン）。
- 非常停止ボタン (簡単にアクセスできる場所には、ガントリー、ブーム起伏プラットフォーム、機械室、運転室など)。
特徴
- グラブ/フック-対応スプレッダー: 強力な適応性
- 吊り上げ能力: 5~80T
- 幅広い用途
- 正確なラフィング（最適化された 4 つのバー リンケージ）
- 360度旋回（広い動作範囲）
- PLC 制御 + AC 周波数変換: 安定性と信頼性;
- リモコン(オプション)
- フル構成: 高性能 AC、保護/通信/照明システム-
- 高強度鋼構造、簡単なメンテナンス（計画外のダウンタイムを最小限に抑える）-
- 複数の-貨物の取り扱い: コンテナ、重量物-}貨物、ばら積みの一般貨物
- ポータルのデザイン: トラック/輸送機器の障害物のない通路
- カスタマイズ可能: スパン、揚程、容量
主な利点
当社のポータル ガントリー クレーンには、次のような多くの利点があります。
- 頑丈なスチール構造のガントリー-: FEM（有限要素法）解析を実施し、過酷な港湾環境における長期的な動作安定性と耐風性を確保しました。-
- 精密な巻き上げおよび走行システム: 高性能モーターと周波数変換制御を搭載しており、スムーズな起動、正確な位置決め、効率的なエネルギー管理を実現します。
- 柔軟な電源ソリューション: 現場の状況に応じて伸縮式導体レールまたはケーブル リール電源オプションを利用できるため、継続的な運用能力が確保されます。-
- 包括的な安全保護: 過負荷リミッター、トラベル リミッター、衝突防止システムなどの複数の安全装置が標準装備されており、人員と貨物の安全を守ります。-
技術仕様
設計基準
- 電気機器および電子部品は、GB 17799.4-2022 に基づく EMC および干渉放射要件を満たしています。
- クレーンの風荷重計算は GB/T 3811-2008/ISO 4302:2016 に従います。
- エンクロージャの保護レベル（危険な接触、固形物の侵入、および水の浸入に対する）は、GB/T 4208-2017/IEC 60529（設置場所による）、最低 IP55 によって決定されます。
- 危険なコンポーネントは、GB 15052-2010/ISO 13200:1995 に基づいて色分けされています。

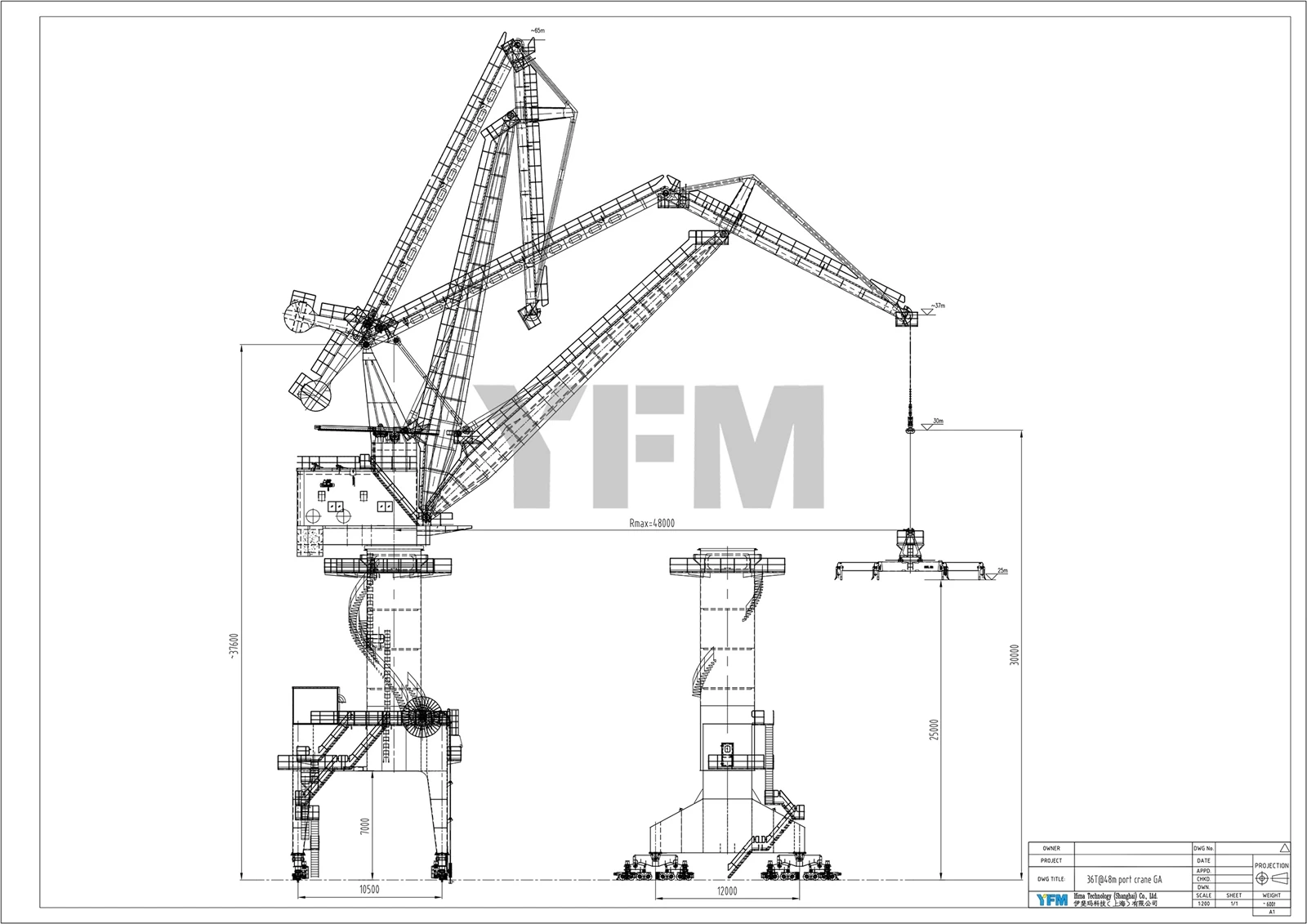

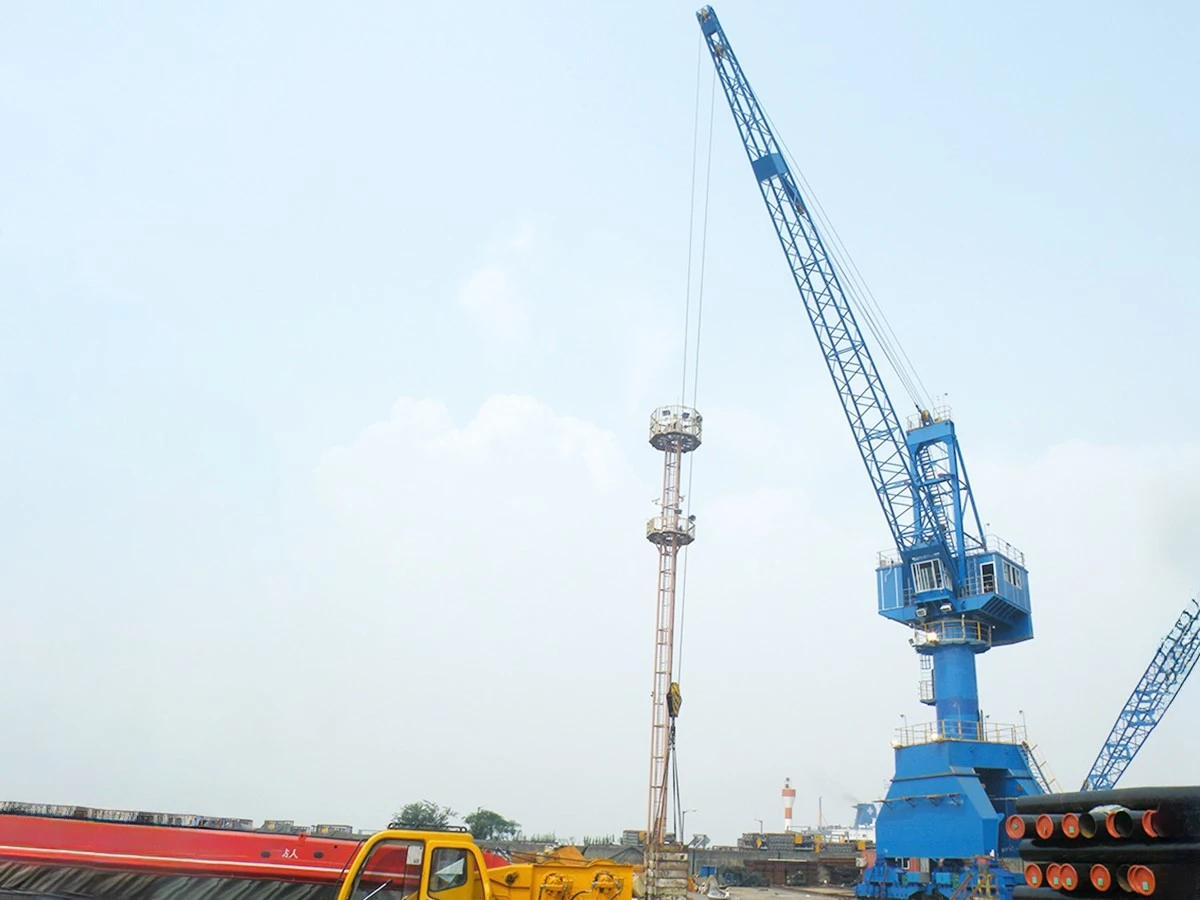

YFM 36t@48m ポータル ガントリー クレーン
YFM 36t@48m ポータル ガントリー クレーン
| 技術データ | ||
| タイプ： | 全旋回ポータル クレーン- | |
| 名前： | 36T@48M ポータル ガントリー クレーン | |
| モジュール: | MHC YFM36-48 | |
| 労働者階級: | A6 | |
| ホイール圧力: | <25.5t | |
| ドライブモード: | 旋回クマ | |
| 総電力: | ～750KW | |
| 重さ： | ~600t | |
| 吊り上げ能力 | ||
| フック | 容器 | |
| SWL: | 36t | 41t |
| 動作範囲 | ||
| フック | 容器 | |
| 最大。半径： | 48m | 43m |
| 分。半径： | 12m | 12m |
| 電力 | ||
| 力： | 380V/50HZ/3Pまたは440V/60HZ/3P | |
| 揚程高さ | ||
| フック | 容器 | |
| レール上部: | 30m | 25m |
| レールダウン: | 15m | 15m |
| スパン | ||
| レールスパン: | 12m | |
| ベーススパン: | 12m | |
| ウインチ | ||
| スピード | モーター出力 | |
| ホイストウインチ: | 50m/分 | 2x280KW |
| ラフィングウインチ: | 45m/分 | 75KW |
| 旋回ウインチ: | 1.2r/分 | 2x75KW |
| 走行ウインチ: | 15m/分 | 8x11KW |
| 車輪 | ||
| 合計数量: | 32ユニット | |
| ドライブ数量: | 16ユニット | |
| 注: 上記の技術パラメータは、お客様の要件に基づいてカスタマイズされたクレーンの仕様です。追加の仕様要件については、当社の専門営業チームにお問い合わせください。 |
配達
納品された完全な機器には次の品目が含まれています。
- クレーンの静荷重試験および動荷重試験用のカウンターウェイト 1 セット。
- 1 セットのスプレッダー（電動油圧式回転伸縮式スプレッダー）-
- 安全装置付きフック1個。
- ポータルジブビーム 1 セット: ビームの下の装軌車両 (寸法: 10070/3800/2600 mm) およびトラック (寸法: 10080/3150/4380 mm) に適しています。
- 取り付けアクセサリ一式。
- スペアパーツ一式。
- 操作書類一式。
👉+86 15818704927
👉anne@yfm-crane.com/info@yfm-crane.com
👉https://www.yfm-crane.com/contact-

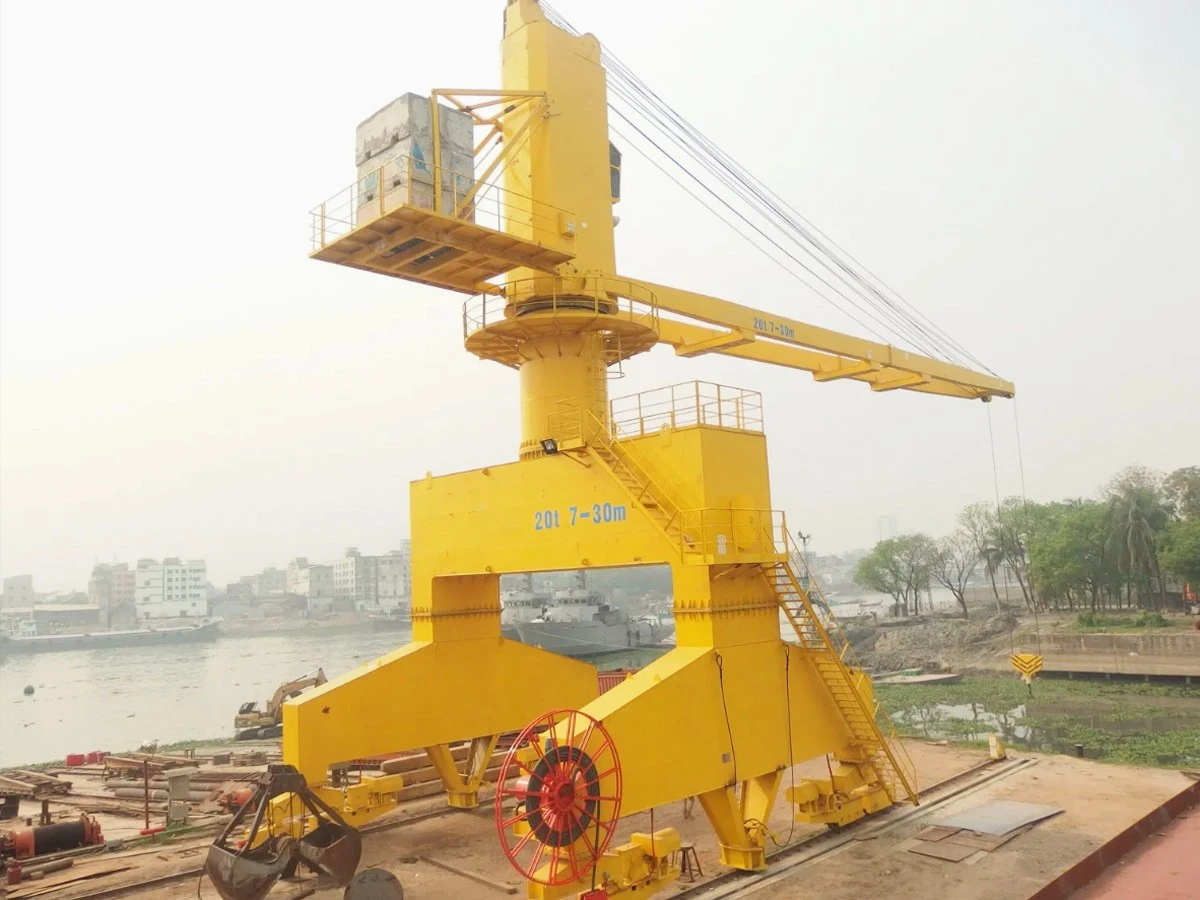

他のタイプのポータルガントリークレーン
