A- フレーム ダビット クレーン
マリン A- フレーム ダビット クレーンは、救命ボートや救助ボートの進水、回収、保管に使用され、救命ボート/救助ボートのダビット クレーンとも呼ばれます。通常、船の甲板の両側に設置されます。ボートの重力を利用してボートを船外に引き上げ、降下動作を完了します。回復力は電気モーターまたは油圧ポンプによって提供され、過酷な海洋環境での救命ボートや高速救助ボートの回復を可能にします。
パワーモードに応じて、電動ダビットクレーンと油圧ダビットクレーンに分けることができます。
油圧式 A- フレーム ダビット クレーンは、A- フレーム クレーン、ダビット アーム、油圧シリンダ、HPU で構成されています。
YFM A- フレーム ダビット クレーンは、船級協会の仕様に従って設計されており、最大横揺れ 20 度、縦方向傾斜 10 度の条件下で救命ボートの解放と回収作業を実行します。
特徴

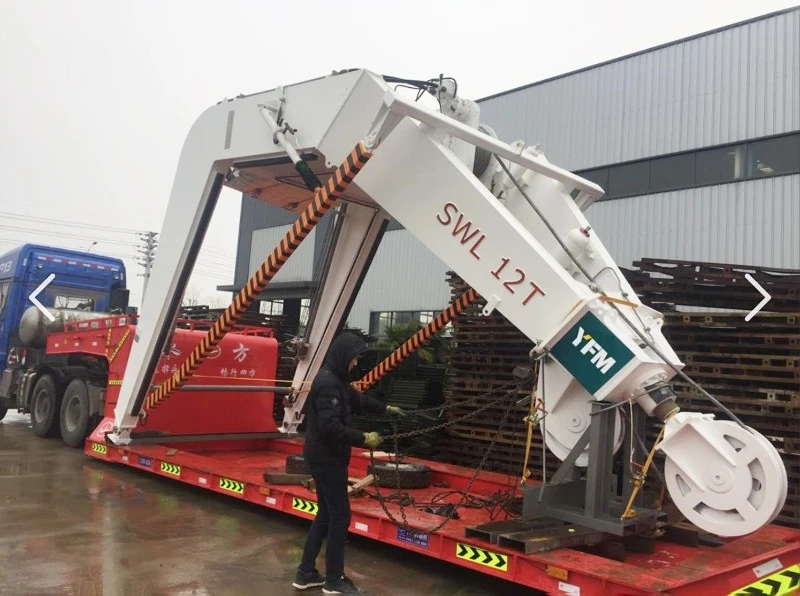

- SWL 最大 12+ トン
- 動作条件: リスト 20 度、トリム 10 度
- 剛性の高いタイプAフレーム構造を採用
- Q345B などの高品質鋼を使用-
- 多層船舶用エポキシ塗装コーティング-
- サビ落とし G2.5
- ジンクリッチエポキシプライマー
- 統合された HPU で構成可能
- 高速ウインチシステム(60m/分、オプション)
- 定張力システム(120m/min、オプション)
- 波形補償システム（オプション）
- 船級協会の基準に従って設計および製造されています
- に準拠しています。ソラス/LSAコード/MSC.47(66)/MSC.48(66)/MSC.81(70)
- 利用可能な認証: CE、CCS、ABS、LR、BV、RINA、DNV、KR、NKなど。
アプリケーション
A- フレーム ダビット クレーンは、オフショア船、工作船、海軍艦船、沿岸警備隊船、調査船、Ro-} 客船、クルーズ船、海洋石油プラットフォームにとって重要な救命設備です。{{1}
- 中小型救命ボート-
- 緊急救命ボート
- 作業船
- 高速救助ボート

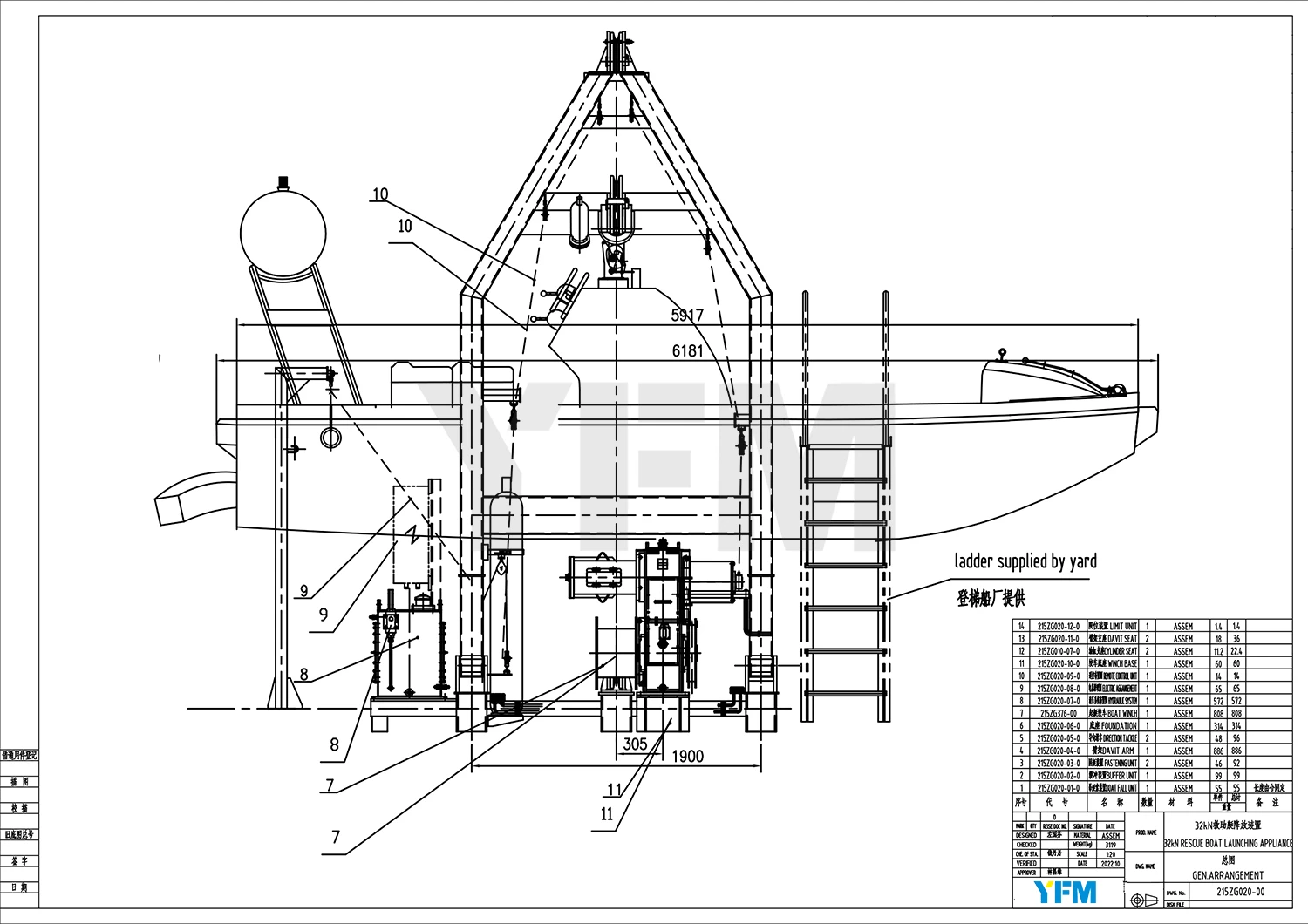

設計図
データ
|
クレーンの種類 |
-フレームダビットクレーン | |
| 使用荷重 | 32KN | |
| 吊り上げ荷重 | 29KN | |
| 負荷を下げる | 30KN | |
| ワイヤーロープSP。 | φ20-18×19+FC | |
| ホイスト高さ | 30m | |
| ホイスト速度 | 18m/分以上 | |
| 低速 | 40～60m/分 | |
| 電源 | 380V/440V、50HZ/60HZ、3Φ | |
| モーター | ポンプ場 | ボートウインチ |
| モーターの種類 | Y132M-4-H | YZ160L-6-H |
| モーター出力 | 7.5kW | 11kW～13kW |
| 保護レベル | IP56 | |
| 断熱レベル | F | |
| 起動-モード | ダイレクトスタート | |
| 周囲温度 | -20度～45度 | |
| 設計パフォーマンス | リスト20度、トリム10度 | |
| スーツボート | 65R | |
