船舶用伸縮クレーン
--- 海洋および海洋のデッキ/プラットフォーム昇降装置

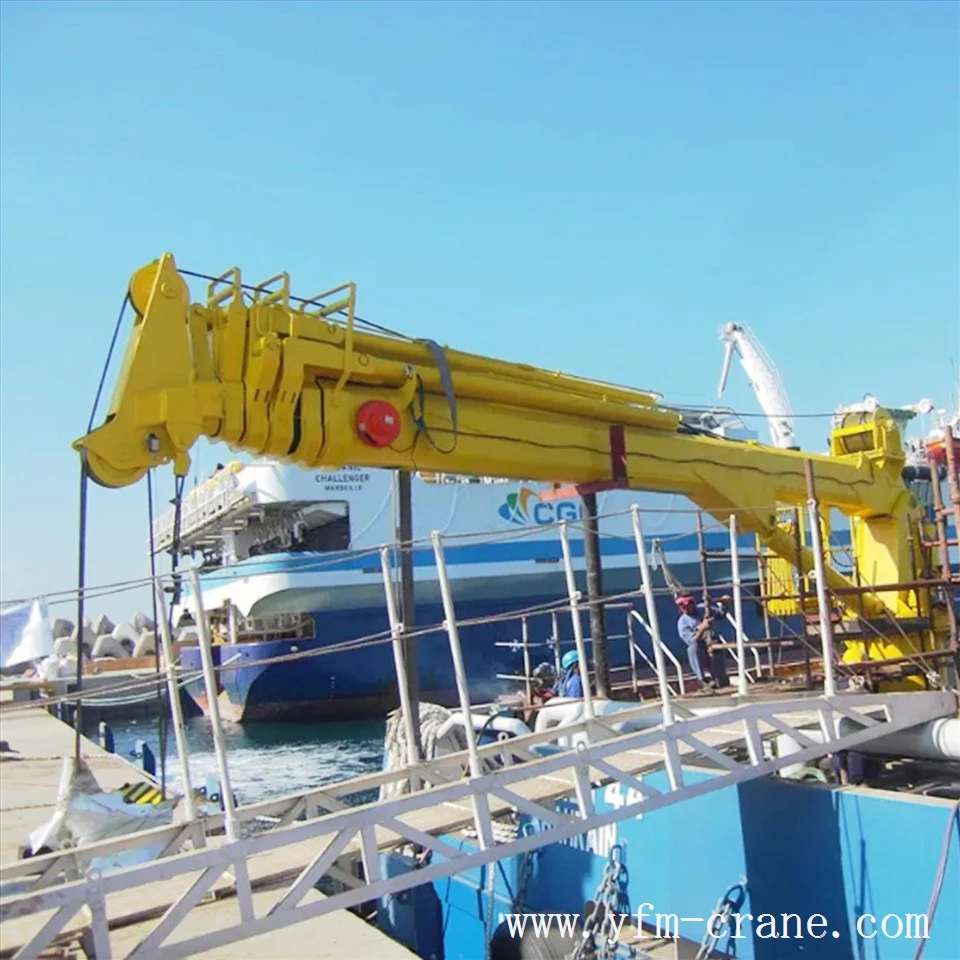

船舶用伸縮クレーンは、ジブがボックス型固定部 + 延長部の設計を採用した電気油圧式船舶用吊り上げ装置です。{{0}延長部は油圧システムを介して油圧シリンダを駆動し、ジブの伸縮動作を実現し、距離を越えた作業を可能にします。
船舶用クレーンは、フック、グラブ、ウインチなどのさまざまな付属品や、対応する油圧システムや制御システムのインターフェースにすぐに適応できるため、船舶の運航の柔軟性が向上します。
構造的特徴
海洋伸縮クレーンには、主にベース、タワー、ブーム、油圧ウインチ、油圧シリンダー、旋回ベアリング、プラットフォーム、油圧トランスミッションコンポーネント、配電ボックス、操作室/コンソールなどが含まれます。
ベース - -- 円筒形の構造は、デッキに溶接するか、高力ボルトで取り付けることができます。
タワー --- 溶接ボックス構造。
ブーム--- 4は8角ボックス構造、延長部はスリーブ伸縮構造
特徴
吊り上げ能力: 1~20+トン
作業半径: 4~40+ メートル
動作温度: -40度~+50度
安定性の高い三角構造設計
有限要素解析で処理された高張力鋼構造-
モジュラー設計。
コア油圧コンポーネントはパーカーなどの国際的に有名なブランドから選択されています
電気部品はABB、Siemensなどから選択されます。
自動+手動のデュアル過負荷保護システムを搭載
360 度の無制限の回転をサポートします。
広い作業範囲と省スペース機能を備えた伸縮式デザイン-
メンテナンス、注油、点検のためのアクセスが簡単
認定された船舶用-グレードの防食コーティングを採用-
主要コンポーネントはステンレス鋼製、またはニッケルメッキ/亜鉛メッキでコーティングされています。
一体型HPU（油圧パワーユニット）
油圧ウインチシステム
高いカスタマイズ性。
認証: BV、LR、RINA、CCS、DNV、ABS、RMRS、NK、KRなど。
オプション
制限装置
リモコンシステム/運転台
防爆-モーター
ディーゼルエンジン
波形補償システム
人乗りシステム-
フック/グラブ/吊り下げビーム/バスケットおよびその他の付属品
冷暖房システム
セカンダリフック
アプリケーション
海洋伸縮クレーンは、船舶、オフショアプラットフォーム、およびその他の船舶（プラットフォーム供給船（PSV）、アンカーハンドリングタグ（AHT）、養殖船、調査船など）で使用されるクレーンの一種です。
その用途には以下が含まれます。
- 貨物の積み下ろし
- 高速救難艇（FRC）の運航
- 水中機器の展開と回収---遠隔操作車両（ROV）
- 人事異動
接触
海洋用伸縮クレーンは、現代の船舶、特に海洋補助船、軍用船、調査船、大型商船の重要な甲板機械として、さまざまな厳しい海況においても安全、安定、効率的な運航支援を提供し続けています。これは船舶の運航能力を向上させるためのツールであるだけでなく、海上での人員の安全と資産の価値を確保する上でも重要な部分です。
選択するときは、机上のパラメータを超えて、海洋環境の実際の課題から始めて、サプライヤーとコミュニケーションをとって、船舶の実際の運航ニーズに最も適したソリューションを開発してください。
👉+86 15818704927
👉anne@yfm-crane.com/info@yfm-crane.com
👉https://www.yfm-crane.com/contact-
図面
技術的パラメータ
| モデル | 耐荷重 (T*m) |
マックスブーム 長さ(m) |
ペデスタル 高さ(mm) |
ペデスタル 直径(mm) |
リフティング最小値 格納された |
最大リフティング 完全に拡張する |
EST（東部基準時。力 (キロワット) |
| YFMTC-2T12m | 2T x 12 m | 12 | 1500 | 850 | 2 T x 8 m | 2T x 12 m | 22.0 |
| YFMTC-5T15m | 5T x 15 m | 15 | 1500 | 1420 | 5 T x 10 m | 5T x 15 m | 30.0 |
| YFMTC-5T25m | 5T x 25 m | 25 | 1500 | 1620 | 5 T x 12 m | 5T x 25 m | 37.0 |
| YFMTC-10T20m | 10T x 20 m | 20 | 1800 | 1820 | 10T x 8 m | 5T x 20 m | 75.0 |
| YFMTC-10T30m | 10T x 30 m | 30 | 2300 | 2250 | 10T x 16 m | 5T x 30 m | 10.0 |
| YFMTC-15T25m | 15T x 25 m | 25 | 2000 | 2250 | 15T x 12 m | 5T x 25 m | 25.0 |
| YFMTC-15T35m | 15T x 35 m | 35 | 2300 | 2500 | 15T x 20 m | 5T x 35 m | 60.0 |
| YFMTC-20T20m | 20T x 20 m | 20 | 2000 | 2500 | 20T x 8 m | 10T x 20 m | 25.0 |
| YFMTC-20T30m | 20T x 30 m | 30 | 2300 | 3000 | 20T x 16m | 10T x 30 m | 90.0 |
| YFMTC-25T30m | 25T x 30 m | 30 | 2500 | 3000 | 25T x 16 m | 10T x 30 m | 200.0 |
